產品名稱：bd941w-1c防爆通風電動蝶閥[ 2021-09-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、bd941w-1c防爆通風電動蝶閥產品介紹

上海湖泉閥門集團有限公司電動通風蝶閥是由電動執行機構和通風蝶閥組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金等管道作通風調節介質流量之用。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。該閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該電動蝶閥閥蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如電動裝置、氣動裝置、蝸輪傳動裝置、手動裝置。

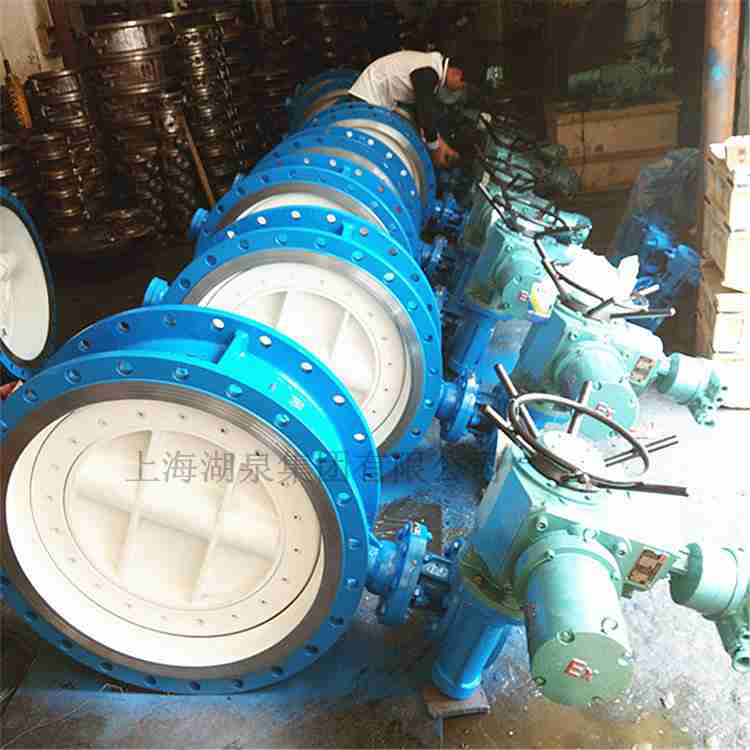

bd941w-1c防爆通風電動蝶閥

二、bd941w-1c防爆通風電動蝶閥產品技術參數

電動通風蝶閥執行機構：控制方式：電動控制（電源驅動）介質溫度：-40℃～+450℃（鋼板卷焊），+450℃以上（不銹鋼板卷焊）轉角范圍：0-90度流量特性：近似百分比法蘭標準：GB/T9115-2000鋼制管法蘭焊接標準 執行機構：可配角行程系列電動執行機構 控制方式：普通開關型（無源觸點開關型）、調節型（輸入輸出4-20mA）電動通風蝶閥性能指標：項目：指標 值基本誤差%：±2.5 回差%：2.0 死區%：3.0 始終點偏差%：±2.5 額定行程偏差%：+2.5 允許泄漏量1/h：2×10-2×閥額定容量。

防爆電動蝶閥按照的隔離防爆國家標準規定設計、采用隔爆型外殼制成的隔爆型電動執行器、防爆標志為 Ex d ⅡB T4 Gb蝶板的流線形設計，使流體阻力損失小?？梢赃\(yùn)送泥漿，在管道口積存液體zui少。低壓下，可以實現良好的密封，調節性能好，具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，電動蝶閥用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。防爆電動蝶閥的優點：1、防爆電動蝶閥主要結構由型防爆電動執行器和閥門連接，電壓AC220V或AC380V，適用于易燃易爆場合。也可輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。

三、bd941w-1c防爆通風電動蝶閥產品參數

公稱壓力	0．1MPa	0．25Mpa
殼體試驗壓力	0．15MPa	0．375Mpa
允許介質流速	≤25m/s
適用溫度	≤300℃ ≤420℃ ≤550℃
泄漏率	≤1％
適用介質	空氣、含塵煙氣

四、bd941w-1c防爆通風電動蝶閥產品主要零部件

零件名稱	閥體	閥板	閥軸
材料	碳鋼	碳鋼	碳鋼、不銹鋼

五、bd941w-1c防爆通風電動蝶閥產品主要性能參數

公稱壓力（MPa)	0.05MPa	介質溫度	-30℃～-350℃
強度試驗	0.1MPa	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	3%

六、bd941w-1c防爆通風電動蝶閥產品外形尺寸

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
